LED

Der Baustein referenziert auf eine LED in einer HMI, also auf ein einfaches graphisches Objekt angezeigt in einer gewünschten Farbe.

bShow dient dem Anzeigen bzw. Verstecken des Objekts. Über bOn wird der Zustand der LED bestimmt. Mit einem HIGH-Signal wird die LED eingeschaltet. Die entsprechende Farbe wird am Eingang lOnClr festgelegt. Liegt an bOn ein LOW-Signal an, so ist sie ausgeschaltet und wird mit der an lOffClr angegebenen Farbe dargestellt.

HMI-Objekt

Das HMI-Objekt zeigt eine rechteckige, dreieckige oder runde LED an. Diese kann zwischen den zwei gewählten Farben umschalten.

Parameter

Im Parameterdialog wird dem Funktionsbaustein ein LED-HMI-Objekt zugeordnet.

Über das Kontextmenü des Bausteines lässt sich der Masken-Designer als Parameterdialog aufrufen. Durch den Maskendesigner wird die Zuordnung zwischen Baustein und Objekt vorgenommen. Über den Maskendesigner können dann die Voreinstellungen für das HMI-Objekt vorgenommen werden.

Im Parameterdialog des Objektes werden die Form und die Defaultwerte für die Farben der LED festgelegt.

Signale

Name I/O Typ(en) Funktion
bOn I BIT Schaltsignal
bShow I BIT Ein-/Ausblenden
lOnClr I LONG Farbe der angeschalteten LED
lOffClr I LONG Farbe der ausgeschalteten LED

Hinweis: Sind die Eingänge nicht beschaltet, wird das Objekt mit den im Masken-Designer eingestellten Defaultwerten angezeigt. Ansonsten überlagert ein anliegendes Signal immer eine entsprechende Einstellung im Parameterdialog.

Visualisierung

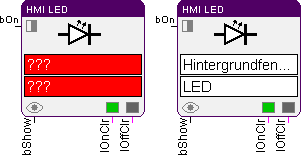

Es wird farblich hervorgehoben, ob dem Funktionsbaustein ein Objekt zugeordnet ist oder nicht.
