Bargraf

Der Baustein referenziert auf eine Bargrafanzeige in einer HMI.

bShow wird zum Anzeigen bzw. Verstecken des Bargrafen verwendet, und an iPos wird der Wert übergeben.

HMI-Objekt

Das HMI-Objekt zeigt abhängig von dem Seitenverhältnis einen horizontalen oder vertikalen Bargrafen an. Wenn die Breite der Höhe entspricht oder sie überschreitet, wird ein horizontaler Bargraf dargestellt. Anderenfalls wird ein vertikaler Bargraf ausgegeben. Bei horizontalen Bargrafen steigen die Werte von links nach rechts an und die Skala wird über dem Balken angezeigt. Vertikale Bargrafen verlaufen von unten nach oben. Ihre Skala ist links neben dem Balken.

Parameter

Im Parameterdialog wird dem Baustein ein Bargraf-HMI-Objekt zugeordnet.

Über das Kontextmenü des Bausteines lässt sich der Maskendesigner als Parameterdialog aufrufen. Durch den Maskendesigner wird die Zuordnung zwischen Baustein und Objekt vorgenommen. Über den Maskendesigner können dann die Voreinstellungen für das HMI-Objekt vorgenommen werden.

Im Parameterdialog des Objekts werden die Sichtbarkeit und die Farben der einzelnen Elemente festgelegt. Außerdem werden der Minimal- und der Maximalwert sowie die Skaleneinteilung eingestellt.

Signale

Name I/O Typ(en) Funktion
iPos I WORD Eingangswert
bShow I BIT Ein-/Ausblenden

Hinweis: Sind die Eingänge nicht beschaltet, wird das Objekt mit den im Masken-Designer eingestellten Defaultwerten angezeigt. Ansonsten überlagert ein anliegendes Signal immer eine entsprechende Einstellung im Parameterdialog.

Visualisierung

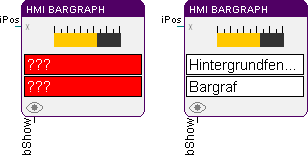

Es wird farblich hervorgehoben, ob dem Funktionsbaustein ein Objekt zugeordnet ist oder nicht.
