Dreiecksignal

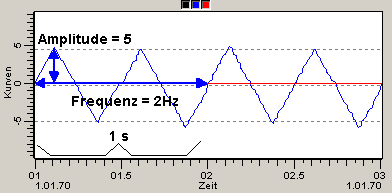

Dieser Baustein erzeugt ein Dreiecksignal mit der angegebenen Frequenz (in Hz) und der vorgegebenen Amplitude.
Signale
| Name | I/O | Typ(en) | Funktion |
|---|---|---|---|
| Frequ | I | FLOAT | Frequenz |
| Ampl | I | FLOAT | Amplitude |
| Out | O | FLOAT | Signal |
Bemerkungen
Die Qualität des Signals ist abhängig von:
- der minimalen Zykluszeit des Zielsystems
- der eingestellten Zykluszeit und
- der vorgegebenen Frequenz (siehe Signalerzeugung).
